Изготовление ТЭНов для гальваники

Производственная компания «Марион» принимает заказы на изготовление погружных колбовых нагревателей и ТЭНов для гальваники любой сложности. Форма, размер, конфигурация и мощность нагревателя проектируются исходя из нужд заказчика. Чтобы заказать изготовление ТЭНов для гальваники скачайте и заполните бланк заказа. Прикрепите его и ваши чертежи или эскизы к форме оформления заявки на сайте или направьте ваш запрос письмом на электронную почту info@elektroteni.ru

Процесс гальванизации металлов на промышленных предприятиях протекает при определенной температуре раствора электролита. Для нагрева электролита гальванические ванны снабжаются собственной системой подогрева. В состав растворов входит большое количество агрессивных и химически активных веществ, поэтому к гальваническим ТЭНам, изготавливаемым на заказ, предъявляются особые требования.

ТЭНы для гальваники можно разделить на:

• Колбовые погружные нагреватели.
• ТЭНы для гальванических ванн.

Погружные колбовые нагреватели предназначены для использования в агрессивных растворах кислот и щелочей применяемых в процессах гальванизации. Материалы оболочки нагревателей являются очень стойкими к разрушению при воздействии температуры и агрессивной среды. Такие нагревательные элементы также могут использоваться для обогрева в травильных ваннах и в резервуарах промывки.

Погружной нагреватель чаще всего состоит из кожуха из кварцевого стекла, нержавеющей стали или титана, внутрь помещен нагревательный элемент из наборной керамики и спирали, контактная группа закрыта колпаком, защищающим от брызг и испарений. На кожухе размещен знак рабочей глубины погружения, он совпадает с длинной греющей зоны нагревателя. Защитный колпак и резиновые прокладки выполнены из полипропилена стойкого к воздействию агрессивных жидкостей и их паров. Важнейшее значение для использования гальванического нагревателя имеет тип материала, из которого выполнен корпус.

Погружной нагреватель с кварцевой колбой

Нагреватели этого типа могут быть использованы практически во всех рабочих растворах кислотных, например:

• кислотные растворы содержащие металлы (Ni, Cd, Cr, Fe, Cu, Pt, Zn, Sn);
• органические кислоты;
• растворы кухонной соли с перманганатом калия;
• жидкости полоскания окисленные (без флюота), вода канальная и вода морская;
• флюс.

Рабочая температура нагревательного элемента — до 150 °C. Диаметр колбы - 45 мм.

Важно! Погружной нагреватель в кварцевой колбе не предназначен для использования в алкаических растворах.

Погружной нагреватель с колбой из нержавеющей стали

Нагреватели в этих кожухах могут быть применены в большинстве алкалических и цианидовых растворов, например:

• в растворах обезжиривания;
• в обезжиривающих растворах с содержанием металлов (Cu, Cd, Au, Ag, Zn, Sn, латунь);
• в водяных растворах с примесями алкалиев (без галогенов);
• в растворах кислотных ванн с органической кислотой (бензойная, уксусная и винная кислоты).

Рабочая температура нагревательного элемента — до 150 °C. Диаметр колбы - 45 мм.

Важно! Погружной нагреватель в колбе из нержавеющей стали не предназначен для использования в растворах, содержащих KOH и NaOH.

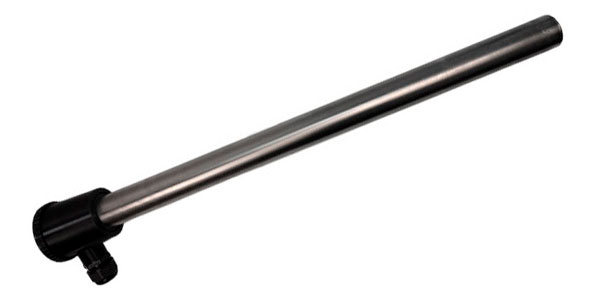

Погружной нагреватель с колбой из титана

Погружные гальванические нагреватели с колбами из титана подходят для работы в следующих средах:

• в растворах азотной кислоты (HNO₃) и её солей;
• в сульфатных растворах (CuSO₄, NiSO₄);
• в растворах хромовой кислоты (H₂CrO₄) и хроматов;
• в растворах цианидов и цианистых соединений, при соблюдении мер безопасности;
• в органических растворителях и водных растворах с повышенной концентрацией солей и солевых смесей.

Рабочая температура нагревательного элемента — до 180 °C. Диаметр колбы - 45 мм.

Важно! Погружной нагреватель в титановой колбе не предназначен для использования в соляной, плавиковой и фосфорной кислотах, а также в растворах щелочей средней концентрации.

Изготовление погружных ТЭНов для гальваники

Одно из преимуществ сотрудничества с производственной компанией «Марион» — возможность изготовления устройств в соответствии с индивидуальными параметрами, которые установил для нагревателя покупатель. Если вы не нашли подходящий гальванический нагреватель на сайте, обратитесь к нашим менеджерам и мы поставим вам нагреватель соответствующий вашим задачам.

Технические данные колбовых нагревателей

• Напряжение питания — 230 В для ТЭНов до 3.5 кВт мощности, 400 В либо 3*400 В для ТЭНов мощностью свыше 3.5 кВт.
• Температура работы — До 150/180 °C в зависимости от материала колбы.
• Герметичность: до IP54 (в зависимости от выбранного колпака).

Изготовление ТЭНов для гальванических ванн

ТЭНы для гальваники можно устанавливать в емкости различных форм и размеров. ТЭНы с вертикальной установкой легко монтируются, и их замена не сопровождается сливанием нагреваемой жидкости. Основная задача предусмотреть подходящий материал оболочки, чтобы тэн прослужил длительный срок. Также важно правильно расчитать размер нагревательного элемента, чтобы греющая часть ТЭНа всегда находилась в жидкости.

Возможные материалы оболочки ТЭН:

1. Оболочка из титана.
2. Бесшовная трубка из нержавеющей стали.
3. При необходимости — дополнительная защитная фторопластовая оболочка или тефлоновое напыление.

Выше перечисленные материалы обладают очень высокой химической стойкостью и могут быть использованы практических во всех гальванических резервуарах с агрессивными растворами. По запросу также возможно изготовление колб гальванических ТЭНов из шовной нержавеющей и углеродистой стали.

Характеристики ТЭНов для гальванических ванн

• Длина ТЭНа (длина металлической оболочки ТЭНа в развернутом виде) — до 6000мм.
• Диаметр трубки ТЭН: 16; 13; 6.5 мм.
• Форма и конфигурация ТЭН: любые в соответствии с указанными размерами или согласно чертежам и эскизам.
• Мощность: рассчитывается с учетом рабочих параметров ТЭНа в зависимости от диаметра, напряжения, длины.
• Рабочая среда: агрессивные растворы щелочей и кислот; другие жидкости.
• Напряжение: по запросу 12; 24; 36; 42; 48; 60; 127; 220; 380 В.
• Варианты материала для изготовления: титана, бесшовная нержавеющая сталь, шовная нержавеющая и углеродистая сталь. При необходимости — дополнительный защитный слой из тефлона или фторопласта
• Комплектация различными крепежными планками и распорными шайбами происходит по требованию заказчика.
• Комплектация резьбовыми штуцерами: G ½, М22, М20, М18, М16, М12, М10, М14 и другие. Возможные материалы штуцеров: нержавеющая сталь, титан, латунь, углеродистая сталь.

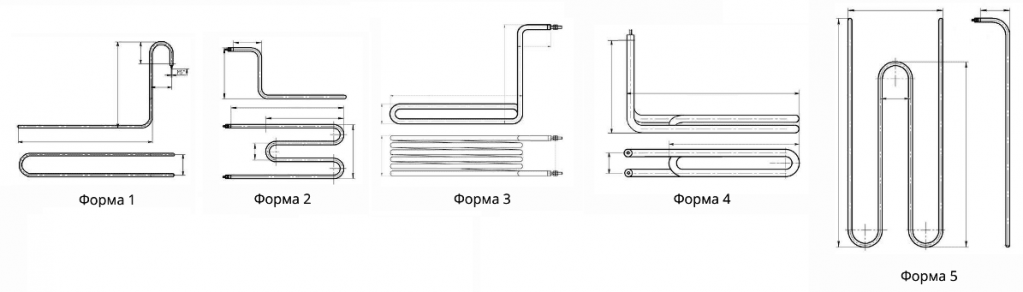

Формы ТЭНов для гальванических ванн:

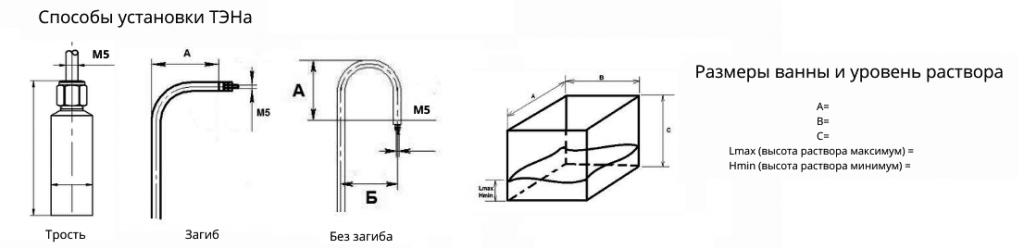

Подключение ТЭнов для гальванических ванн:

На нашем производстве мы изготавливаем колбовые и погружные электронагреватели для гальванических ванн способные работать в условиях агрессивной среды. Изготовление нагревателей такого уровня требуют особого подхода, который могут обеспечить профессионалы нашего производства.
