Нагреватели для экструзионного оборудования

Выбор нагревателей для экструдеров и термопластавтоматов является важным этапом при проектировании и эксплуатации экструзионной линии. Экструзионная линия — это система электромеханических узлов, которая выполняет расплав и последующее формование полимерных или других сыпучих составов. Экструдер работает аналогично мясорубке, нагревая и перемешивая до гомогенности попавшее в него сырье. Получившейся массе можно придать любую форму. На экструзионных линиях изготавливается всё от гранул сухого корма до полимерных пленок.

Примеры экструзионных машин разных типов.

В экструзионных системах используются следующие виды нагревателей:

• Кольцевые хомутовые и сопловые нагреватели. Применяются для прогрева цилиндров и сопел, через которые нагретая масса поступает в пресс-формы термопластавтоматов.
• Патронные нагреватели. Используются для нагрева головки шнека и для нагрева пресс-форм.
• Индукционные нагреватели. Подходят для нагрева шнека.
• Плоские нагреватели. Отвечают за нагрев фильеры экструдера.
• Литые нагреватели. Используются для нагрева пресс-форм.

Кольцевые нагреватели для экструзионных линий

Кольцевые нагреватели широко применяются в экструзионных системах. В зависимости от сырья и задач заказчика на разных участках линии могут использоваться керамические, миканитовые или литые кольцевые нагревательный элементы.

Они закрепляются на цилиндр экструдера и обеспечивают равномерное и плотное распределение тепла. В цилиндр поступают исходные материалы и именно в нем происходит базовый нагрев и перемешивание сырья. Кольцевые нагреватели обладают хорошей термоустойчивостью и долговечностью, что делает их популярным выбором для экструзионных процессов.

Хомутовые нагреватели имеют форму, позволяющую легко закрепить их на сопле экструзионной машины. Небольшие сопловые нагреватели обеспечивают высокую мощность и равномерное распределение тепла, что способствует стабильной и эффективной подаче расплавленного сырья для финальной обработки.

Кольцевые миканитовые нагреватели для обогрева цилиндров.

Плоские нагреватели для экструдера

Плоские нагреватели чаще всего используются для нагрева и поддержания температуры фильеры экструдера. Преимущество плоских нагревателей в данном случае состоит в том, что при их проектировке закладываются все необходимые отверстия, а высокое качество изоляции делает их крайне надежными. Плоские нагреватели обеспечивают равномерное распределение тепла и обладают хорошей стабильностью температуры.

Плоские нагревательные элементы для поддержания температуры фильеры.

Индукционные нагреватели для шнековых экструдеров

Индукционный нагрев — наиболее энергосберегающая технология нагрева шнекового цилиндра. Магнитное поле, образующееся внутри индукционных катушек, нагревает металл с помощью электромагнитного поля. Индукционные нагревательные элементы очень энергоэффективны и подходят для поддержания температуры сырья и его гомогенизации на длинных и непрерывных участках шнековых экструзионных линий.

Патронные нагреватели для шнекового экструдера

Патронные нагреватели так же используются для нагрева фильеры. За счет мощности теплоотдачи пальчиковые нагреватели крайне эффективны в работе с полимерами, требующими более высокой температуры расплава.

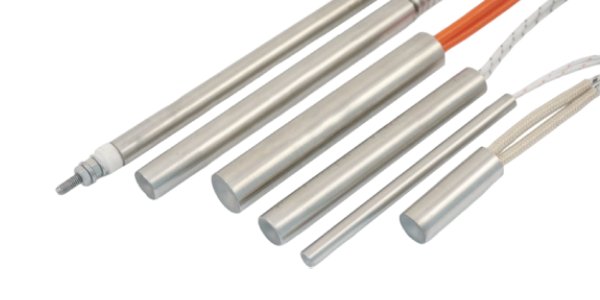

Виды патронных нагревателей для поддержания температуры расплава

Литые нагреватели для пресс-форм экструзионной линии

Литые нагреватели также широко используются в экструдерах. Они изготавливаются из специальных материалов, которые обеспечивают высокую стабильность температуры и долговечность. Такие нагреватели часто используются для формования пластика, потому что обеспечивают равномерный нагрев заготовки.

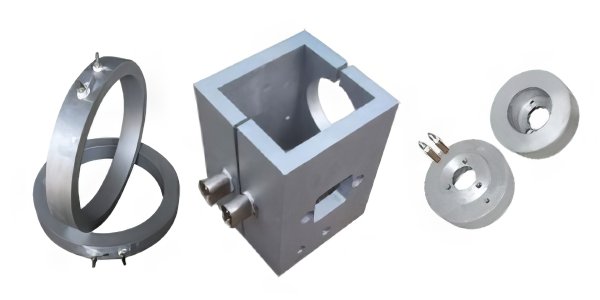

Виды литых нагревателей для пресс-форм

Патронные нагреватели также часто используются для пресс-форм экструдера. С их помощью чаще всего запекаются пластиковые изделия сложных форм.

Критерии при подборе нагревателя

При выборе нагревателей для экструдеров необходимо учитывать требования процесса экструзии, материал, температурные условия и другие параметры. Также важно обратить внимание на качество и надежность нагревателей, чтобы обеспечить стабильность процесса экструзии и улучшить качество конечного продукта.

Несмотря на то, что в экструзионных линиях используются разные типы нагревателей, критерии для выбора качественного нагревательного элемента остаются одинаковыми вне зависимости от потребностей и спецификаций процессов.

Вот некоторые критерии, на которые стоит обратить внимание при покупке нагревателей для экструдера:

1. Мощность нагревателей

   Необходимо правильно подобрать мощность нагревателей, чтобы обеспечить достаточное количество тепла для плавления и материала. Это зависит от параметров экструзионной машины, включая диаметр и длину нагреваемого участка, скорость прохождения этого участка смесью и т.д.

2. Равномерность распределения тепла.

   Важно выбрать нагреватели, которые обеспечивают равномерное распределение тепла вдоль винта шнекового экструдера. Неравномерное распределение тепла может привести к неоднородности конечного продукта и большим потерям в качестве продукции.

3. Точность и контроль температуры.

   Большинство экструзионных процессов требуют точного и стабильного контроля температуры. Поэтому следует обратить внимание на возможности регулировки температуры и точность контроля нагревателей.

4. Безопасность.

   Убедитесь, что нагреватели имеют соответствующие сертификаты безопасности и соответствуют стандартам безопасности для экструзионных машин.

5. Качество и надежность.

   Выбирайте надежных и качественных производителей нагревателей, чтобы быть уверенными в их долговечности и эффективности.

Итог

Нагреватели для экструзионного оборудования — это широкий ассортимент нагревателей, включающий в себя нагреватели разных видов. При проектировании экструзионной линии вы скорее всего столкнетесь с большинством из них. Независимо от того, что вы производите и какое сырье используете, самое главное — обращать внимание на надежность и безопасность используемых нагревателей.
