Как исключить аварии промышленных ТЭНов: причины, правила монтажа и защиты

Трубчатые электронагреватели (ТЭНы) являются сердцем множества производственных процессов: от пищевой и химической промышленности до машиностроения и энергетики. Однако эксплуатация промышленных нагревателей сопряжена с серьезными рисками. Игнорирование норм безопасности ведет не только к поломке оборудования, но и к катастрофическим последствиям для всего предприятия. В этой статье мы разберем, как предотвратить аварию ТЭН, обеспечив надежную и долговечную работу нагревательных систем.

Значение безопасной эксплуатации промышленных ТЭНов и нагревателей

Электронагревательное оборудование является важной частью многих технологических процессов в химической, пищевой, нефтегазовой, металлургической и других отраслях промышленности. От его исправности зависит стабильность производственных циклов и соблюдение технологических параметров.

Аварии промышленных ТЭНов способны привести к ряду негативных последствий:

• остановке технологических процессов;
• браку готовой продукции;
• дополнительным затратам на ремонт и замену оборудования;
• повреждению сопутствующих узлов и коммуникаций;
• риску короткого замыкания и возгорания.

Безопасная эксплуатация промышленных нагревателей требует соблюдения отраслевых нормативов, рекомендаций производителя и правил электробезопасности. Регулярное техническое обслуживание позволяет значительно продлить срок службы ТЭНов, снизить эксплуатационные расходы и минимизировать вероятность аварийных ситуаций.

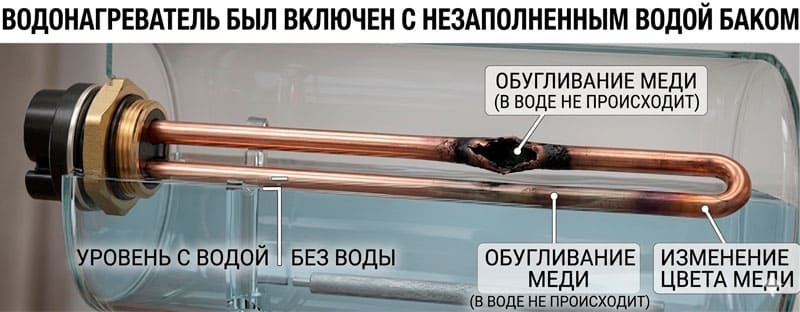

Пример ТЭНа в незаполненном водой баке

Основные причины аварий и выхода оборудования из строя

Перегрев нагревательных элементов из-за недостаточного теплоотвода

Одной из наиболее распространенных причин выхода из строя промышленных ТЭНов является перегрев. Если тепло не отводится от поверхности нагревателя с необходимой интенсивностью, температура оболочки начинает быстро расти, что приводит к разрушению изоляции и внутреннего наполнителя.

Причинами недостаточного теплоотвода могут быть:

• снижение скорости циркуляции среды;
• неправильное расположение нагревателя;
• ошибки проектирования системы нагрева;
• загрязнение поверхности ТЭНа.

Работа ТЭНов «на сухую»

Особенно опасна работа нагревателя без контакта с рабочей средой. При отсутствии жидкости или теплоносителя температура оболочки может достигать критических значений за считанные минуты.

Защита ТЭНа от сухого хода является обязательным элементом систем нагрева резервуаров, бойлеров, ванн и технологических емкостей. Для этого применяются датчики уровня жидкости и автоматические блокировки.

Неверно подобранная мощность нагревателя

Слишком мощный нагреватель способен перегревать среду и создавать повышенную тепловую нагрузку на собственную конструкцию. Недостаточная мощность, наоборот, приводит к постоянной работе оборудования на предельных режимах.

При проектировании необходимо учитывать:

• объем нагреваемой среды;
• теплопотери системы;
• требуемую скорость нагрева;
• особенности технологического процесса.

Образование накипи и загрязнений

Накипь на нагревателе значительно ухудшает теплообмен между ТЭНом и рабочей средой. Даже тонкий слой отложений приводит к росту температуры поверхности и ускоренному старению нагревательного элемента.

Особенно подвержены образованию накипи системы нагрева воды с повышенной жесткостью. Кроме минеральных отложений, опасность представляют технологические загрязнения, масла, химические осадки и производственная пыль.

Скачки напряжения и нестабильное электропитание

Перепады напряжения негативно влияют на работу электронагревателей. Повышенное напряжение вызывает перегрев спирали, а пониженное снижает эффективность нагрева и приводит к нестабильной работе оборудования.

Для защиты рекомендуется использовать:

• стабилизаторы напряжения;
• реле контроля напряжения;
• системы контроля качества электропитания.

Повреждение изоляции и нарушение электрических соединений

Ослабленные контакты увеличивают переходное сопротивление и вызывают локальный перегрев клеммных соединений. Со временем это может привести к оплавлению проводников и короткому замыканию.

Не менее опасно снижение сопротивления изоляции, которое повышает риск утечки тока и поражения электрическим током.

Механические воздействия и агрессивные среды

Вибрации оборудования, удары, химически активные вещества и повышенная влажность способны ускорять разрушение оболочки нагревателей и ухудшать электрические характеристики ТЭНов.

При работе в сложных условиях необходимо выбирать нагреватели с соответствующим исполнением и степенью защиты.

Использование нагревателей в другой рабочей среде

Использование ТЭНов в среде или условиях, для которых они не предназначены, чревато серьёзными проблемами — от резкого сокращения срока службы до аварийных ситуаций. Каждый ТЭН проектируется под конкретные параметры: тип среды (вода, масло, воздух, агрессивные жидкости), диапазон температур, давление, влажность, химическую совместимость материалов и режим работы (непрерывный или циклический). Например, ТЭН для воды, установленный в масляной среде, может перегреться: у масла хуже теплоотвод, а расчётная удельная мощность для воды обычно выше безопасной для масла. Аналогично воздушный ТЭН в жидкости рискует выйти из строя из за чрезмерного охлаждения поверхности и нарушения теплового баланса.

Ключевые риски при нештатном применении ТЭНов:

• Перегрев и перегорание нагревательного элемента. Если теплоотвод недостаточен (например, ТЭН для принудительного воздушного потока работает в спокойном воздухе), спираль перегревается и перегорает.
• Коррозия и разрушение оболочки. ТЭН без защиты от влаги или агрессивных сред, помещённый в соответствующую среду, быстро корродирует. Например, углеродистая сталь в солёной воде или кислотной среде разрушается за считанные месяцы.
• Пробой изоляции и короткое замыкание. Влага или химикаты, проникшие внутрь через повреждённую оболочку или неподходящие уплотнения, вызывают утечку тока, КЗ, срабатывание защиты или поражение человека электрическим током.
• Вздутие, деформация, разгерметизация. При превышении давления или температуры, на которые ТЭН не рассчитан, оболочка может деформироваться или лопнуть, что ведёт к утечке рабочей среды и выходу оборудования из строя.
• Пожаро- и взрывоопасность. Перегрев ТЭНа вблизи горючих материалов или в среде с легковоспламеняющимися парами способен вызвать возгорание или взрыв.
• Снижение КПД и перерасход энергии. Неподходящий ТЭН работает неэффективно: например, масляный ТЭН в воде отдаёт тепло хуже из за несоответствия удельной мощности, что увеличивает энергозатраты.

Чтобы избежать этих рисков, важно:

• строго соблюдать паспортные параметры ТЭНа (среда, мощность, напряжение, температура, давление, класс защиты IP);
• учитывать химическую совместимость материалов ТЭНа и рабочей среды;
• проверять соответствие условий монтажа (принудительный/спокойный поток, погружение/воздух) требованиям производителя;
• использовать защитные устройства (термостаты, термоограничители, УЗО) для своевременного отключения при отклонении от штатных режимов;
• при сомнениях консультироваться с производителем ТЭНа или инженером теплотехником для подбора корректного решения.

Требования к монтажу и подключению нагревателей

Практические рекомендации по увеличению срока службы нагревателей

Чтобы продлить срок службы ТЭНов и повысить надежность оборудования, рекомендуется:

1. Исключать работу нагревателей без теплоносителя.
2. Регулярно очищать поверхность ТЭНов от накипи и загрязнений.
3. Контролировать качество электропитания.
4. Использовать системы автоматической защиты.
5. Проводить плановые проверки изоляции.
6. Соблюдать требования производителя по монтажу и эксплуатации.
7. Поддерживать оптимальные режимы нагрева без перегрузок.
8. Выполнять своевременную замену изношенных компонентов.

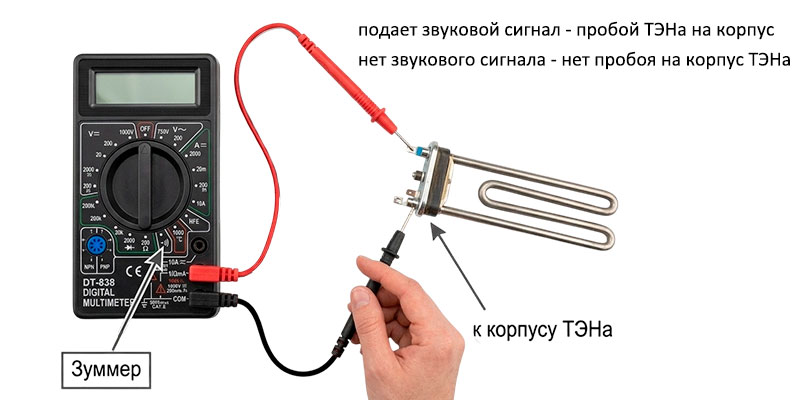

Проверка на пробой ТЭНа

Часто задаваемые вопросы:

Итог

Аварии промышленных ТЭНов чаще всего связаны с перегревом, нарушением условий эксплуатации, отсутствием защиты от сухого хода, загрязнением поверхности нагревателей и проблемами электропитания. Большинство неисправностей можно предотвратить за счет грамотного проектирования системы нагрева, правильного монтажа, постоянного контроля рабочих параметров и регулярного технического обслуживания.

Комплексный подход к эксплуатации промышленных нагревателей позволяет существенно снизить риск аварий, продлить срок службы оборудования и обеспечить стабильность производственных процессов.
